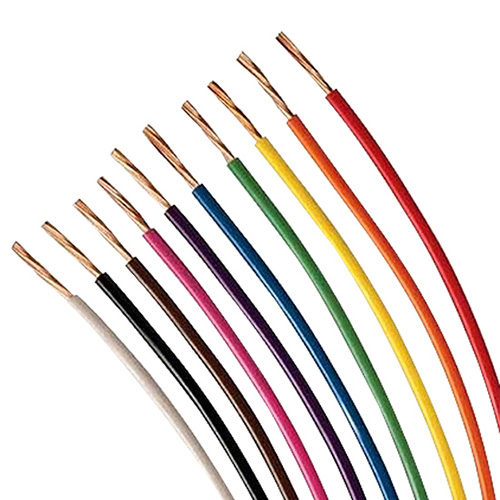

Nominal Cross-Sectional Area(sqmm) | Conductor | Conductor Resistance at 20 degree (mm) | Insulation Thickness | Finished Outside Dia. | |||
---|---|---|---|---|---|---|---|
No of Strands/mm | Approx Outside dia.(mm) | Standard (mm) | Max (mm) | Standard | Min (mm) | ||
0.3 | 7/0.26 | 0.8 | 50.2 | 0.50 | 0.32 | 1.9 | 1.8 |
0.5 | 7/0.32 | 1.0 | 32.7 | 0.50 | 0.32 | 2.1 | 2.0 |
0.85 | 16/0.26 | 1.2 | 22.0 | 0.50 | 0.32 | 2.3 | 2.2 |
0.85 | 11/0.32 | 1.2 | 20.9 | 0.50 | 0.32 | 2.3 | 2.2 |
1.25 | 16/0.32 | 1.5 | 14.3 | 0.50 | 0.32 | 2.6 | 2.5 |
2 | 26/0.32 | 1.9 | 8.81 | 0.50 | 0.32 | 3.1 | 2.9 |
3 | 41/0.32 | 2.4 | 5.59 | 0.60 | 0.40 | 3.8 | 3.6 |
5 | 65/0.32 | 3.0 | 3.52 | 0.70 | 0.48 | 4.6 | 4.4 |
0.3f | 15/0.18 | 0.8 | 48.9 | 0.50 | 0.32 | 1.9 | 1.8 |
0.5f | 20/0.18 | 1.0 | 36.7 | 0.50 | 0.32 | 2.1 | 2.0 |
0.75f | 30/0.18 | 1.2 | 24.4 | 0.50 | 0.32 | 2.3 | 2.2 |
1.25f | 50/0.18 | 1.5 | 14.7 | 0.50 | 0.32 | 2.6 | 2.5 |
2f | 37/0.26 | 1.9 | 9.5 | 0.50 | 0.32 | 3.1 | 2.9 |
Nominal Cross-Sectional Area(sqmm) | Conductor | Conductor Resistance at 20 degree (mm) | Insulation Thickness | Finished Outside Dia. | |||
---|---|---|---|---|---|---|---|
No of Strands/mm | Approx Outside dia.(mm) | Standard (mm) | Max (mm) | Standard | Min (mm) | ||
0.3 | 7/0.26 | 0.8 | 50.2 | 0.30 | 0.24 | 1.5 | 1.4 |
0.5 | 7/0.32 | 1.0 | 32.7 | 0.30 | 0.24 | 1.7 | 1.6 |
0.85 | 19/0.24 | 1.2 | 21.7 | 0.30 | 0.24 | 1.9 | 1.8 |
0.85 | 11/0.32 | 1.1 | 20.8 | 0.35 | 0.28 | 1.9 | 1.8 |
1.25 | 19/0.29 | 1.5 | 14.9 | 0.30 | 0.24 | 2.2 | 2.1 |
2 | 19/0.37 | 1.9 | 9.0 | 0.40 | 0.32 | 2.8 | 2.7 |
0.3f | 19/0.16 | 0.8 | 48.8 | 0.30 | 0.24 | 1.5 | 1.4 |
0.5f | 19/0.19 | 1.0 | 34.6 | 0.30 | 0.24 | 1.7 | 1.6 |
0.75f | 19/0.23 | 1.2 | 23.6 | 0.30 | 0.24 | 1.9 | 1.8 |
1.25f | 37/0.21 | 1.5 | 14.6 | 0.30 | 0.24 | 2.2 | 2.1 |
2f | 37/0.26 | 1.8 | 9.5 | 0.4 | 0.32 | 2.7 | 2.6 |
